Cajas Combinadoras AC Fotovoltaicas 400V

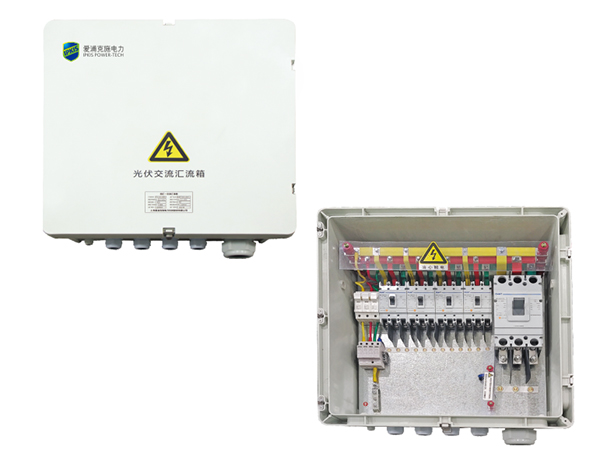

La caja combinadora AC fotovoltaica, está diseñada para sistemas fotovoltaicos que hacen uso de convertidores en cadena. Está posicionada correctamente entre la salida AC del convertidor y la conexión a la red o carga, esta caja incorpora disyuntores tanto en la entrada como en la salida. Su objetivo principal es concentrar las corrientes de salida de diversos convertidores, al mismo tiempo ofrece una capa adicional de protección contra los riesgos asociados con la conexión a la red AC o carga. Este componente fundamental sirve como punto fundamental para desconectar la salida del convertidor, incrementando la seguridad del sistema de distribución fotovoltaica y garantizando la seguridad del personal encargado de la instalación y el mantenimiento.

Solicite una cotización
Cajas Combinadoras AC Fotovoltaicas 400V
Datos técnicos
Modelo  PVJ-4/400V PVJ-6/600V
Número de circuitos de entrada 4 6
Número de circuitos de salida 1
Circuitos aplicables Trifásico de cinco hilos o trifásico de cuatro hilos
Tensión nominal de funcionamiento  400V (690VAC personalizable)
Corriente de entrada de circuito único  0-80A
Dimensiones (Ancho*Alto*profundidad, mm)  733*733*260 933*733*260
Dimensiones de instalación (mm)  590*672 790*672
Método de instalación 50 50
Funciones de protección
Capacidad de rotura de la línea de entrada MCCB
70KA (400V)
40KA (480V)
20KA (690V)
Capacidad de rotura de la línea de salida  70KA (400V)
50KA (480V)
20KA (690V)
Corriente de descarga del rayo de desviación 40KA
Protección contra cortocircuitos  Equipado
Supervisión y comunicación No equipado
Si es necesario, puede elegir nuestra serie de combinadores inteligentes.
Grado de protección IP65

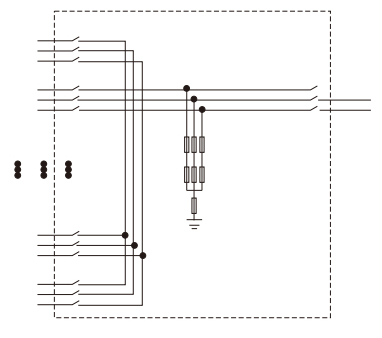

Diagrama esquemático
Diagrama esquemático
Condiciones medioambientales
Temperatura y Humedad  Brinde detalles específicos si el dispositivo se va a utilizar en áreas con gases.
Rango de temperatura: -25°C to +50°C
Temperatura de almacenamiento: -40°C to +70°C
Humedad: 0% to 95%
Sin condensación, sin elementos corrosivos
Altitud ≤2,000m
Ofrecemos componentes personalizados para funcionar a 3.000 m de altitud.
Seguridad
Barra colectora Barras superpuestas de cobre niquelado de gran superficie.
Protección  Caja aislada con PC
Separación eléctrica / Distancia de fuga  ≥14mm/ ≥25mm
Resistencia del aislamiento  >20MΩ
Tensión soportada AC AC3000V, 1MIN
Material de la caja SMC
Grado de protección  IP67
Bloque de terminales  PA66, IP68
Seguridad
  • IPKIS utiliza componentes de marcas conocidas, tanto nacionales como internacionales, todos cuentan con certificaciones de organizaciones de renombre.
  • Las partes internas activas están protegidas por cubiertas transparentes de PC ignífugas, antiestáticas y resistentes a altas temperaturas.
  • Nuestra caja combinadora AC fotovoltaica alcanza un excelente grado de protección IP67.
  • La disposición de los fusibles y disyuntores es metódica, con marcas claras correspondientes a conectores de entrada y salida etiquetados con precisión y situados en la parte inferior de la caja, lo que minimiza la posibilidad de errores de cableado.
  • Ofrecemos conectores estancos con grado de protección IP68.
  • Los cables de conexión internos cumplen de forma estricta las especificaciones IEC, utilizando cables fotovoltaicos especializados.
Comodidad
  • En nuestro diseño damos prioridad a la comodidad. Los fusibles de entrada y los disyuntores de salida están dispuestos verticalmente para facilitar el mantenimiento y el funcionamiento in situ.
  • La disposición de los disyuntores de entrada y salida es plana, lo que simplifica el cableado in situ.
  • Además, debajo de los fusibles/disyuntores hay un amplio espacio, lo que facilita el cableado in situ.
